Heatsink là gì? Tổng Quan Chi Tiết Về Bộ Tản Nhiệt Hiện Đại

Heatsink (bộ tản nhiệt) là thiết bị phần cứng quan trọng được thiết kế để hấp thụ, dẫn truyền và phân tán nhiệt sinh ra từ các linh kiện điện tử như CPU, GPU, chipset trong máy tính và server. Heatsink đóng vai trò then chốt trong việc duy trì nhiệt độ hoạt động ổn định, đảm bảo hiệu suất tối ưu và kéo dài tuổi thọ thiết bị điện tử

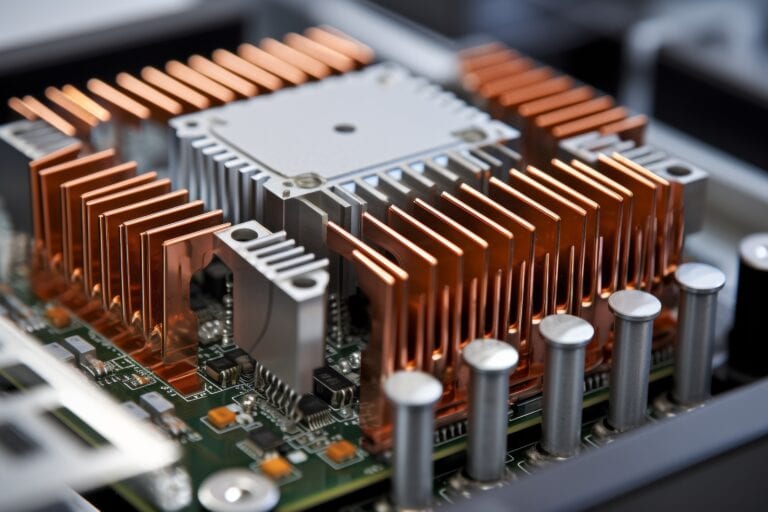

Dưới đây là hình ảnh mô tả một thiết bị Heatsink cơ bản:

Trong bài viết này, VinaHost – với hơn 15 năm kinh nghiệm trong lĩnh vực server và hosting – sẽ chia sẻ kiến thức chuyên sâu về heatsink, từ nguyên lý hoạt động, cấu tạo đến các ứng dụng thực tế trong hệ thống máy chủ chuyên nghiệp.

1. Bộ tản nhiệt Heatsink là gì?

Heatsink (Heat Sink) hay bộ tản nhiệt là một linh kiện phần cứng chuyên dụng được thiết kế để thu nhận, dẫn truyền và giải phóng nhiệt năng sinh ra từ các thành phần điện tử, đặc biệt là những linh kiện có công suất cao như CPU, GPU, chipset và các mạch tích hợp trong máy tính, server và thiết bị công nghiệp.

Bài viết liên quan: Server là gì?

2. Tại sao linh kiện điện tử cần dùng bộ tản nhiệt?

Trong quá trình hoạt động, các linh kiện điện tử chuyển đổi một phần năng lượng điện thành nhiệt năng do hiệu ứng Joule và các quá trình vật lý khác. Nếu nhiệt độ không được kiểm soát hiệu quả, nó sẽ gây ra những tác hại nghiêm trọng.

Ví dụ như trong hệ thống Server chuyên dụng, nơi các link kiện hoạt động liên tục không ngừng nghỉ. Heatsink được gắn trong mainboard server để hấp thụ nhiệt từ CPU server, sau đó truyền nhiệt qua các cánh tản và nhờ đối lưu không khí (hoặc quạt hỗ trợ) để tỏa nhiệt ra môi trường. Nhờ vậy, linh kiện phần cứng máy chủ không bị quá nhiệt, tránh giảm hiệu năng (thermal throttling) hoặc hư hỏng do nhiệt cao.

Cụ thể, các linh kiện điện tử cần dùng bộ tản nhiệt vì nhiều lý do quan trọng sau:

• Giảm nhiệt độ, đảm bảo hiệu suất: Các linh kiện quan trọng như CPU (Bộ xử lý trung tâm) và GPU (Bộ xử lý đồ họa) chứa hàng tỷ bóng bán dẫn (transistor) siêu nhỏ. Khi dòng điện chạy qua, các transistor này chuyển hóa một phần năng lượng điện thành nhiệt năng. Nếu nhiệt độ vượt quá giới hạn an toàn (thường khoảng 90-100°C), linh kiện sẽ tự động giảm tốc độ xử lý, một hiện tượng gọi là thermal throttling. Điều này làm giảm hiệu suất của thiết bị, gây ra tình trạng giật, lag và làm gián đoạn công việc của bạn. Bộ tản nhiệt giúp duy trì nhiệt độ ổn định, cho phép linh kiện hoạt động ở hiệu suất tối đa.
• Tăng tuổi thọ linh kiện: Nhiệt độ cao là kẻ thù số một của linh kiện điện tử. Nó có thể làm hỏng các mối hàn, làm giảm tính dẫn điện của vật liệu và làm suy giảm chức năng của linh kiện theo thời gian. Việc sử dụng bộ tản nhiệt giúp giữ cho nhiệt độ luôn ở mức an toàn, từ đó giảm thiểu tác động của nhiệt và kéo dài đáng kể tuổi thọ của thiết bị.
• Ngăn ngừa sự cố hệ thống: Quá nhiệt không chỉ ảnh hưởng đến linh kiện riêng lẻ mà còn có thể gây lỗi hoặc treo toàn bộ hệ thống. Heatsink giúp hệ thống vận hành ổn định và đáng tin cậy.
• Hỗ trợ các tác vụ công suất cao: Trong các máy tính chơi game, máy chủ hoặc workstation, linh kiện thường hoạt động liên tục với tải nặng. Bộ tản nhiệt giúp xử lý lượng nhiệt lớn này, đảm bảo hệ thống vận hành hiệu quả.
• Ngăn ngừa hư hỏng: Khi nhiệt độ tăng quá cao, có nguy cơ linh kiện sẽ bị hỏng vĩnh viễn. Để bảo vệ bản thân, các chip xử lý hiện đại được trang bị cơ chế tự động tắt nếu nhiệt độ vượt ngưỡng cho phép. Bộ tản nhiệt là một giải pháp chủ động giúp ngăn chặn tình trạng này, đảm bảo thiết bị của bạn luôn được bảo vệ và hoạt động an toàn.

Ví dụ thực tế: Trong hệ thống server của VinaHost, các CPU Intel Xeon hoặc AMD EPYC hoạt động 24/7 với tải cao. Không có hệ thống tản nhiệt hiệu quả, nhiệt độ có thể lên tới 90-100°C, khiến server tự động giảm hiệu năng hoặc tắt khẩn cấp để bảo vệ phần cứng.

3. Có những loại Heatsink nào?

Để tản nhiệt cho các linh kiện điện tử, người ta sử dụng nhiều loại heatsink khác nhau, tùy thuộc vào hiệu suất làm mát yêu cầu và mục đích sử dụng.

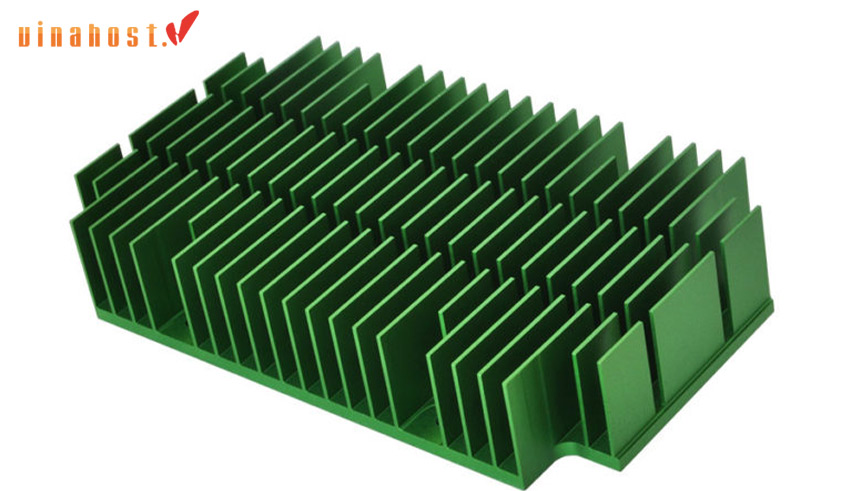

Tản nhiệt thụ động (Passive Heatsinks)

Tản nhiệt thụ động là loại heatsink không sử dụng quạt. Nó chỉ bao gồm một khối kim loại có các cánh tản nhiệt (fins) để tăng diện tích bề mặt. Loại này hoạt động dựa trên nguyên lý đối lưu tự nhiên, nơi không khí nóng bốc lên và được thay thế bằng không khí lạnh hơn.

• Ưu điểm: Hoạt động hoàn toàn yên tĩnh, không cần điện và có độ tin cậy cao do không có bộ phận chuyển động.
• Nhược điểm: Hiệu suất tản nhiệt thấp hơn, chỉ phù hợp với các linh kiện có công suất nhiệt (TDP) thấp như chip điều khiển, bo mạch chủ hoặc các thiết bị cần hoạt động 24/7.

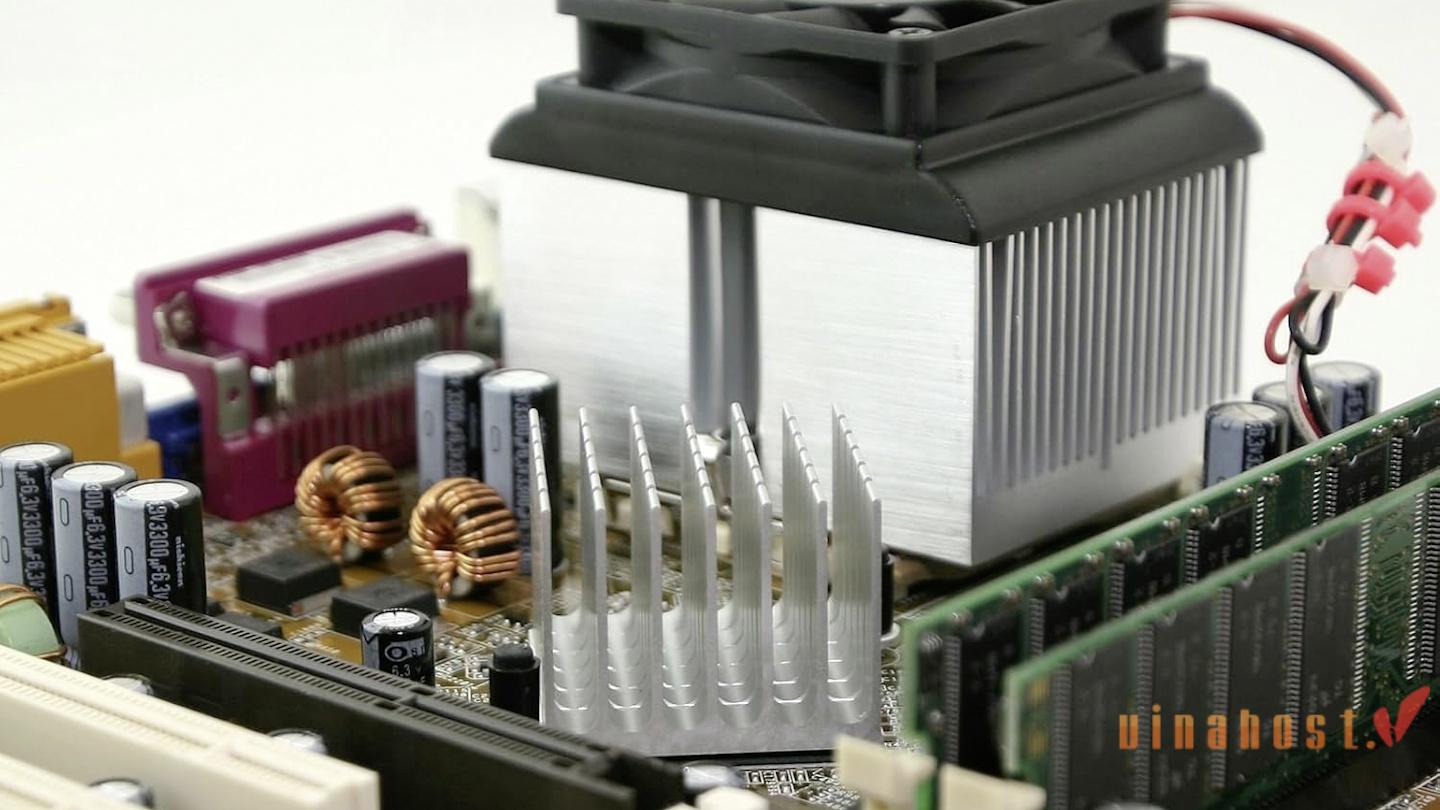

Tản nhiệt chủ động (Active Heatsinks)

Tản nhiệt chủ động là sự kết hợp của một heatsink và một quạt làm mát. Quạt giúp tăng tốc độ luân chuyển không khí, cưỡng bức không khí đi qua các cánh tản nhiệt, từ đó tăng hiệu quả làm mát.

Lưu ý từ chuyên gia: Trong môi trường server, active heatsink là lựa chọn bắt buộc do công suất nhiệt cao (150-300W) của các CPU server hiện đại. VinaHost sử dụng các heatsink chuyên dụng với quạt PWM điều khiển thông minh.

• Ưu điểm: Hiệu suất làm mát cao, phù hợp với các linh kiện có TDP cao như CPU và GPU.
• Nhược điểm: Gây ra tiếng ồn từ quạt và có nguy cơ hỏng hóc do quạt có các bộ phận chuyển động. Đây là loại tản nhiệt phổ biến nhất trên các máy tính để bàn.

Tản nhiệt bằng không khí (Air Cooling)

Đây là phương pháp tản nhiệt truyền thống và phổ biến nhất, sử dụng không khí làm môi chất truyền nhiệt. Quạt sẽ thổi không khí qua các cánh tản nhiệt để hấp thụ nhiệt từ heatsink và thổi ra ngoài. Phương pháp này bao gồm các thiết kế từ đơn giản đến phức tạp:

• Tower Cooler: Thiết kế tháp với ống dẫn nhiệt và quạt bên hông
• Top-Down Cooler: Quạt thổi xuống trực tiếp lên CPU
• Low-Profile Cooler: Thiết kế mỏng cho case compact

Tản nhiệt bằng chất lỏng (Liquid Cooling)

Tản nhiệt bằng chất lỏng (hay tản nhiệt nước) là một hệ thống làm mát cao cấp, sử dụng chất lỏng (thường là nước cất hoặc dung dịch làm mát chuyên dụng) để truyền nhiệt. Hệ thống bao gồm một khối nước (water block) tiếp xúc với CPU server, một bơm để đẩy chất lỏng, các ống dẫn, một két tản nhiệt (radiator) và quạt.

Phân Loại Liquid Cooling:

• AIO (All-in-One): Hệ thống khép kín, dễ lắp đặt
• Custom Loop: Hệ thống tùy chỉnh, hiệu suất cao nhất
• Server Liquid Cooling: Giải pháp cho datacenter quy mô lớn

Chất lỏng hấp thụ nhiệt từ CPU, được bơm đến két tản nhiệt, nơi quạt thổi không khí qua để làm mát chất lỏng. Chất lỏng nguội tiếp tục quay lại khối nước để làm mát CPU.

• Ưu điểm: Hiệu suất làm mát vượt trội, tối ưu cho hệ thống ép xung (overclock), hoạt động êm hơn (đặc biệt là đối với các cấu hình cao cấp) và có tính thẩm mỹ cao.
• Nhược điểm: Giá thành đắt hơn, phức tạp hơn trong việc lắp đặt và có nguy cơ rò rỉ chất lỏng.

Vật liệu thay đổi pha

Vật liệu thay đổi pha (Phase-Change Material – PCM) là một phương pháp tản nhiệt tiên tiến, sử dụng các vật liệu có khả năng hấp thụ một lượng nhiệt lớn khi chuyển từ thể rắn sang thể lỏng. Khi nhiệt độ của linh kiện tăng lên, vật liệu PCM sẽ tan chảy, hấp thụ một lượng nhiệt đáng kể, giữ cho nhiệt độ của linh kiện ổn định. Khi nhiệt độ giảm, vật liệu này sẽ đông cứng lại, giải phóng nhiệt.

PCM được dùng chủ yếu trong các thiết bị điện tử di động nhỏ gọn, nơi không gian hạn chế và cần một giải pháp tản nhiệt hiệu quả, không cần quạt hoặc bơm. Ví dụ: hệ thống làm mát dùng chất làm lạnh (giống tủ lạnh).

• Ưu điểm: Hiệu quả tản nhiệt cực lớn, có thể duy trì nhiệt độ thấp hơn nhiệt độ môi trường.
• Nhược điểm: Rất phức tạp và tốn kém, ít được sử dụng trong máy tính cá nhân, thường chỉ có ở lĩnh vực nghiên cứu hoặc công nghiệp nặng.

4. Cấu Tạo Chi Tiết Của Heatsink: 5 Bộ Phận Chính

Đế tiếp xúc (Base)

Đế là phần tiếp xúc trực tiếp với nguồn nhiệt. Nó thường được làm từ đồng hoặc nhôm để dẫn nhiệt hiệu quả, một số loại còn được mạ kim loại để chống oxi hóa.

Đế thường được gắn vào linh kiện bằng phần cứng cố định và chất dẫn nhiệt (thermal paste) để tối ưu hóa truyền nhiệt, lấp đầy các khe hở vi mô giữa heatsink và linh kiện, giúp nhiệt được dẫn trực tiếp vào heatsink.

Yêu Cầu Kỹ Thuật:

• Độ phẳng: Sai lệch < 0.025mm để tiếp xúc tối ưu
• Vật liệu: Đồng nguyên chất (99.9%) hoặc hợp kim đồng-nhôm
• Độ nhám bề mặt: Ra < 1.6μm để giảm điện trở nhiệt
• Xử lý bề mặt: Mạ niken hoặc oxy hóa anot để chống ăn mòn

Cánh tản nhiệt (Fins)

Các cánh tản nhiệt nhô ra từ đế làm tăng diện tích bề mặt tiếp xúc với không khí hoặc chất làm mát, từ đó cải thiện khả năng tỏa nhiệt. Cánh tản nhiệt có thể là liền khối với đế hoặc gắn riêng thông qua các kỹ thuật như ép nén.

Hình dạng, kích thước và cách bố trí cánh tản nhiệt ảnh hưởng trực tiếp đến tốc độ truyền nhiệt và hiệu quả làm mát.

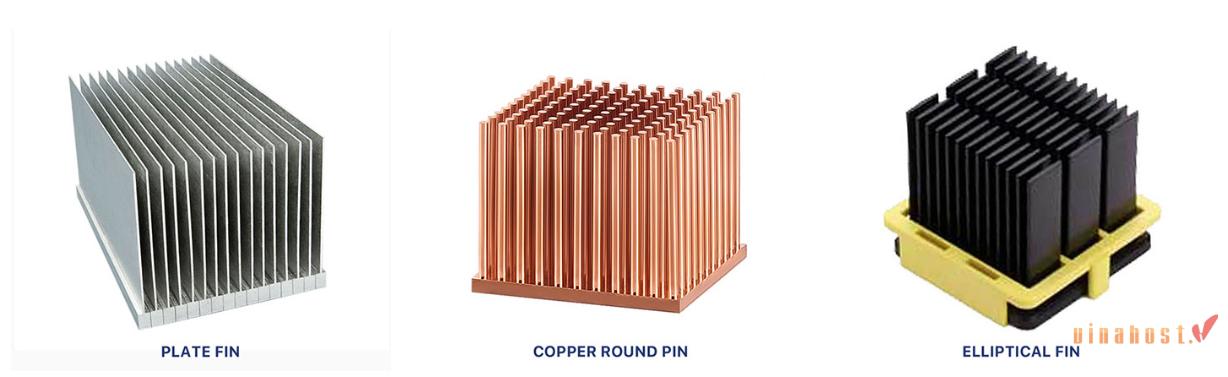

Các Thiết Kế Cánh Tản Nhiệt:

• Straight Fins: Cánh thẳng, dễ sản xuất, chi phí thấp
• Wavy Fins: Cánh gợn sóng, tăng diện tích 15-20%
• Pin Fins: Cánh dạng kim, tản nhiệt đa hướng
• Stacked Fins: Cánh nhiều tầng, tối ưu cho không gian hạn chế

Ống dẫn nhiệt (Heat Pipes)

Ống dẫn nhiệt được thiết kế để truyền nhiệt dọc theo trục từ đế ra các cánh tản nhiệt. Nguyên lý hoạt động dựa trên thay đổi pha: chất lỏng bên trong bay hơi tại nguồn nhiệt, di chuyển theo trục ống và ngưng tụ trở lại thành chất lỏng khi làm mát.

Ống dẫn nhiệt giúp truyền nhiệt với độ dẫn nhiệt hiệu quả gấp 100-1000 lần so với đồng rắn.

Quy Trình Hoạt Động Heat Pipes:

• Evaporation: Chất lỏng (nước deion) hấp thụ nhiệt và bay hơi tại đầu nóng
• Vapor Transport: Hơi nước di chuyển nhanh đến đầu lạnh
• Condensation: Hơi nước ngưng tụ và giải phóng nhiệt tại đầu lạnh
• Liquid Return: Chất lỏng quay về đầu nóng qua cấu trúc mao dẫn

Chất tản nhiệt (Thermal Interface Material – TIM)

Chất dẫn nhiệt, thường là thermal paste, thermal pad, có chức năng lấp đầy các khe hở vi mô giữa nguồn nhiệt và đế heatsink, giúp giảm trở nhiệt và nâng cao hiệu quả tản nhiệt.

Đọc thêm: Nên lựa chọn ổ cứng nào cho server?

Phần cố định heatsink với mainboard (Mounting Hardware)

Đây là cơ chế giúp gắn chắc heatsink vào linh kiện mà không làm hỏng bề mặt. Có thể là ốc vít, clip kim loại, lẫy nhựa hoặc chốt lò xo. Với heatsink nhỏ, đôi khi dùng keo dẫn nhiệt dán trực tiếp; với heatsink lớn, cơ chế cố định phải đảm bảo áp lực tiếp xúc tối ưu giữa heatsink và nguồn nhiệt để nâng cao hiệu quả tản nhiệt.

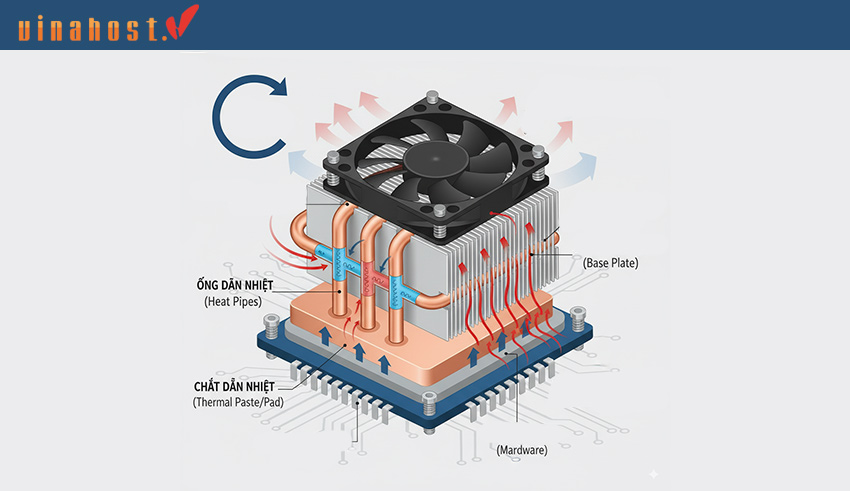

5. Cách các bộ phận kết hợp và hoạt động

Heatsink hoạt động dựa trên các nguyên lý truyền nhiệt dẫn (conduction), đối lưu (convection) và bức xạ (radiation) để chuyển nhiệt từ linh kiện điện tử sang môi trường xung quanh, giúp giữ nhiệt độ linh kiện trong ngưỡng an toàn, duy trì hiệu năng và kéo dài tuổi thọ.

• Hút nhiệt từ linh kiện: Linh kiện như CPU, GPU server hay chipset khi hoạt động sẽ sinh ra nhiệt. Đế heatsink (Base Plate) tiếp xúc trực tiếp với bề mặt linh kiện để nhận nhiệt lượng này. Chất dẫn nhiệt (thermal paste hoặc thermal pad) được đặt giữa đế và linh kiện, lấp đầy các khe hở vi mô, giúp nhiệt được truyền vào heatsink một cách hiệu quả, thay vì bị giữ lại tại nguồn nhiệt.

• Dẫn nhiệt ra cánh tản nhiệt: Nhiệt từ đế được dẫn trực tiếp vào cánh tản nhiệt (Fins) hoặc qua ống dẫn nhiệt (Heat Pipes). Nếu dùng ống dẫn nhiệt, chất lỏng bên trong bay hơi tại đế, di chuyển dọc theo trục ống và ngưng tụ tại cánh tản nhiệt, giải phóng nhiệt ra môi trường. Sự kết hợp này giúp phân phối nhiệt đều và tăng hiệu quả làm mát.
• Tỏa nhiệt ra môi trường xung quanh: Các cánh tản nhiệt có diện tích bề mặt lớn, tối ưu quá trình đối lưu không khí và bức xạ nhiệt. Khi kết hợp với quạt (fan) hoặc hệ thống làm mát bằng chất lỏng, nhiệt được đẩy ra môi trường nhanh hơn, giúp hạ nhiệt linh kiện hiệu quả.

• Ổn định và tối ưu hiệu quả: Phần cố định heatsink (Mounting Hardware) giữ heatsink gắn chắc vào linh kiện, duy trì áp lực tối ưu. Điều này đảm bảo nhiệt được truyền liên tục, tránh mất hiệu quả làm mát, đồng thời giữ linh kiện hoạt động ổn định.

Tùy theo nhu cầu làm mát, heatsink có thể hoạt động bằng đối lưu tự nhiên (passive cooling) hoặc đối lưu cưỡng bức (active cooling) nhờ quạt hoặc bơm chất lỏng.

6. Cách đo lường hiệu suất bộ tản nhiệt

Hiệu quả của một bộ tản nhiệt phụ thuộc vào nhiều tham số, chẳng hạn như:

• Thiết kế cánh tản (fin design): Việc tăng số lượng cánh tản nhiệt thường giúp cải thiện khả năng tản nhiệt nhờ tăng diện tích bề mặt. Tuy nhiên, nếu cánh tản quá dày đặc có thể cản trở luồng không khí và làm giảm hiệu suất
• Độ dẫn nhiệt: Độ dẫn nhiệt của vật liệu làm bộ tản nhiệt là một trong những yếu tố quan trọng nhất ảnh hưởng đến hiệu suất. Các vật liệu có độ dẫn nhiệt cao, chẳng hạn như đồng hoặc kim cương, có thể truyền nhiệt ra khỏi linh kiện điện tử hiệu quả hơn.
• Xử lý bề mặt: bề mặt mịn, có lớp phủ chống oxy hóa sẽ cải thiện khả năng dẫn nhiệt.
• Luồng không khí (Airflow): Nhiệt được loại bỏ khỏi bộ tản nhiệt nhờ quá trình đối lưu tự nhiên hoặc cưỡng bức. Tốc độ luồng không khí xung quanh các cánh tản nhiệt càng cao thì tốc độ truyền nhiệt càng lớn.
• Điện trở nhiệt (Thermal Resistance): Sự cản trở truyền nhiệt tại bề mặt tiếp xúc giữa nguồn nhiệt và bộ tản nhiệt có thể xuất hiện do tồn tại các khe hở không khí. Việc sử dụng keo tản nhiệt (thermal paste) tại bề mặt tiếp xúc giúp giảm điện trở nhiệt bằng cách loại bỏ các túi khí cách nhiệt.
• Mức độ tiếp xúc với linh kiện: càng khít thì truyền nhiệt càng hiệu quả.
• Nhiệt độ môi trường (Ambient Temperature): Nhiệt độ môi trường càng cao thì chênh lệch nhiệt độ giữa nguồn nhiệt và chất lưu xung quanh càng nhỏ. Điều này sẽ làm giảm hiệu suất tản nhiệt.

Trong thực tế, ngay cả khi bề mặt linh kiện và đế tản nhiệt được chế tạo rất phẳng và mịn, dưới kính hiển vi chúng vẫn gồ ghề. Do đó giữa chúng xuất hiện các khe hở nhỏ chứa không khí. Mà không khí dẫn nhiệt rất kém, nên việc truyền nhiệt bị hạn chế. Để khắc phục, người ta bôi keo tản nhiệt (TIM – Thermal Interface Material) vào giữa, giúp lấp đầy khe hở và tạo đường dẫn nhiệt tốt hơn.

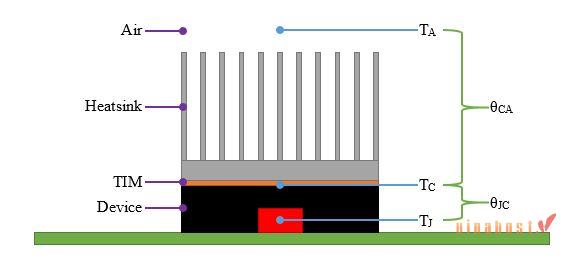

Để hiểu cách đo lường hiệu suất tản nhiệt, VinaHost sẽ giới thiệu đến bạn một số khái niệm cần thiết:

• TJ (Junction Temperature – Nhiệt độ mối nối): nhiệt độ tại phần nóng nhất bên trong con chip. Đây là nhiệt độ quan trọng nhất để đảm bảo chip hoạt động ổn định.
• TC (Case Temperature – Nhiệt độ vỏ): nhiệt độ trên bề mặt chip, nơi tiếp xúc với tản nhiệt. Luôn thấp hơn TJ vì có điện trở nhiệt giữa mối nối và vỏ (θJC).
• θCA (Case-to-Ambient Thermal Resistance): là điện trở nhiệt từ vỏ linh kiện đến môi trường không khí. Nó cho biết tản nhiệt thoát được bao nhiêu độ C trên mỗi Watt công suất.

Cách tính: Nếu con chip tỏa ra 10 Watt nhiệt, và tổng điện trở nhiệt (θJC + θCA) là 5 °C/W, thì nhiệt độ chip sẽ cao hơn môi trường khoảng 10 × 5 = 50 °C. Nếu môi trường đang 30 °C, thì TJ sẽ là 80 °C.

7. Vật liệu chế tạo Heatsink

Nhôm và đồng

Heatsink thường được chế tạo từ các kim loại dẫn nhiệt tốt như nhôm hoặc đồng, với bề mặt tiếp xúc trực tiếp với linh kiện sinh nhiệt. Vì đồng có độ dẫn nhiệt rất cao, nghĩa là tốc độ truyền nhiệt qua heatsink bằng đồng cũng rất lớn.

Trong khi đó, độ dẫn nhiệt của nhôm thấp hơn đồng, nhưng vẫn ở mức cao, đồng thời nhôm còn có những lợi thế bổ sung như chi phí thấp hơn và khối lượng riêng nhỏ hơn, khiến nó đặc biệt hữu ích trong các ứng dụng mà yếu tố trọng lượng là mối quan tâm hàng đầu.

Bộ tản nhiệt được thiết kế với các cánh tản nhiệt (fins) hoặc rãnh để tăng diện tích bề mặt, từ đó tối ưu hóa quá trình trao đổi nhiệt với môi trường xung quanh. Nhiều hệ thống còn kết hợp quạt (fan) hoặc hệ thống tản nhiệt bằng chất lỏng để thúc đẩy luồng không khí đi qua các cánh, tăng hiệu quả tản nhiệt.

Hợp chất nhôm đồng

Để tận dụng ưu điểm của cả hai vật liệu, nhiều heatsink được làm bằng hợp chất nhôm-đồng.

• Đặc điểm: Kết hợp ưu điểm của nhôm và đồng: dẫn nhiệt tốt, trọng lượng nhẹ hơn đồng nguyên chất.
• Ưu điểm: Thường có đế tiếp xúc bằng đồng để hấp thụ nhiệt nhanh, kết hợp với các cánh tản nhiệt bằng nhôm để giảm trọng lượng và chi phí. Sự kết hợp này mang lại hiệu quả tản nhiệt tốt với chi phí hợp lý.
• Nhược điểm: Hiệu quả tản nhiệt không bằng heatsink hoàn toàn bằng đồng, nhưng tốt hơn so với heatsink hoàn toàn bằng nhôm, vẫn có chi phí cao hơn nhôm.
• Ứng dụng: Dùng trong CPU/GPU trung cao cấp, heatsink kết hợp tản nhiệt quạt hoặc tản nhiệt chất lỏng.

Than chì

Than chì là một vật liệu mới được ứng dụng trong lĩnh vực tản nhiệt, đặc biệt là trong các thiết bị di động.

• Đặc điểm: Than chì có khả năng dẫn nhiệt tốt theo một chiều, trọng lượng rất nhẹ, độ bền cơ học thấp.
• Ưu điểm: Than chì có khả năng dẫn nhiệt theo chiều ngang (trong mặt phẳng) rất tốt, trong khi khả năng dẫn nhiệt theo chiều dọc lại kém. Điều này giúp nó truyền nhiệt ra khỏi nguồn nóng một cách hiệu quả, làm cho toàn bộ bề mặt thiết bị đồng đều hơn. Nó cũng rất nhẹ và mỏng.
• Nhược điểm: Không thích hợp để làm heatsink dạng khối cho CPU vì khả năng tản nhiệt theo chiều dọc kém, không thể truyền nhiệt đến các cánh tản nhiệt một cách hiệu quả. Khó gia công thành các cánh tản nhiệt lớn, dễ vỡ hoặc mòn theo thời gian.
• Ứng dụng: Thường dùng trong laptop, smartphone, tablet hoặc các thiết bị công suất vừa phải cần tiết kiệm không gian.

Kim cương

Kim cương là vật liệu dẫn nhiệt tốt nhất trong tự nhiên nhưng cực kỳ đắt và khó chế tạo. Vì vậy, nó chủ yếu dùng trong các thiết bị công nghệ cao, vi mạch tiên tiến, laser công suất lớn hoặc hệ thống tản nhiệt nghiên cứu chuyên dụng.

• Ưu điểm: Kim cương có khả năng dẫn nhiệt vượt trội gấp 5 lần đồng, ổn định, chịu nhiệt tốt, giúp nó tản nhiệt gần như ngay lập tức.
• Nhược điểm: Giá thành cực kỳ đắt đỏ, không thể sản xuất hàng loạt cho các sản phẩm tiêu dùng. Hiện nay, kim cương chủ yếu được sử dụng trong các phòng thí nghiệm, nghiên cứu khoa học hoặc trong các ứng dụng điện tử quân sự đặc biệt.

8. Heatsink được ứng dụng ở đâu?

Server và Datacenter

Trong môi trường server và datacenter, heatsink phải đáp ứng các yêu cầu khắt khe:

• Công suất cao: CPU server 150-300W, GPU 400-500W
• Mật độ nhiệt: Đến 200W/cm² tại hotspot
• Reliability: Hoạt động 24/7 trong 3-5 năm
• Tiếng ồn: Chấp nhận 60-70 dBA trong server room
• Kích thước: Hạn chế bởi chuẩn 1U, 2U rack

Giải pháp của VinaHost: Chúng tôi sử dụng hệ thống heatsink chuyên dụng với:

• Đế đồng nguyên chất kết hợp 6-8 heat pipes đường kính 8mm
• Cánh nhôm skived fins với mật độ 15-20 FPI
• Quạt PWM 4-pin điều khiển nhiệt độ thông minh
• TIM graphite pad chuyên dụng cho server

Đèn LED công suất lớn

LED là công nghệ chiếu sáng hiệu suất cao nhưng chip LED lại rất nhạy cảm với nhiệt độ. Khi nhiệt độ tăng quá mức (trên 85°C), quang thông (độ sáng) sẽ giảm nhanh và tuổi thọ LED bị rút ngắn đáng kể.

• Ứng dụng Heatsink: Đèn LED công suất lớn (ví dụ: đèn đường, đèn pha ô tô, đèn sân khấu, đèn công nghiệp) đều tích hợp heatsink dạng cánh nhôm hoặc đồng để tản nhiệt ra môi trường. Một số dòng LED hiện đại còn kết hợp quạt hoặc thiết kế lỗ thông gió để tăng hiệu quả.
• Ví dụ: Đèn LED đường phố 150W có heatsink nhôm đúc; đèn pha xe hơi Philips Ultinon LED sử dụng heatsink đồng kết hợp quạt mini; đèn sân khấu dùng heatsink tổ ong gắn phía sau.

Bộ chuyển đổi AC-DC

Bộ chuyển đổi AC-DC có mặt trong hầu hết thiết bị điện tử: từ sạc điện thoại, bộ nguồn máy tính (PSU), đến các bộ cấp nguồn máy chủ chuyên dụng. Trong quá trình chuyển đổi điện áp và dòng điện, các linh kiện như MOSFET, diode chỉnh lưu, IC nguồn tỏa ra nhiều nhiệt.

• Ứng dụng Heatsink: Heatsink dạng thanh nhôm hoặc phiến kim loại thường gắn trực tiếp lên các linh kiện công suất để tản nhiệt. Trong PSU cao cấp, nhà sản xuất thường bố trí nhiều heatsink lớn kết hợp luồng gió từ quạt để hạ nhiệt nhanh chóng.
• Ví dụ: Bộ nguồn ATX 750W của Corsair với các heatsink nhôm dày; các bộ nguồn công nghiệp Siemens hay MeanWell dùng heatsink nhôm đen gắn song song.

Động cơ ô tô

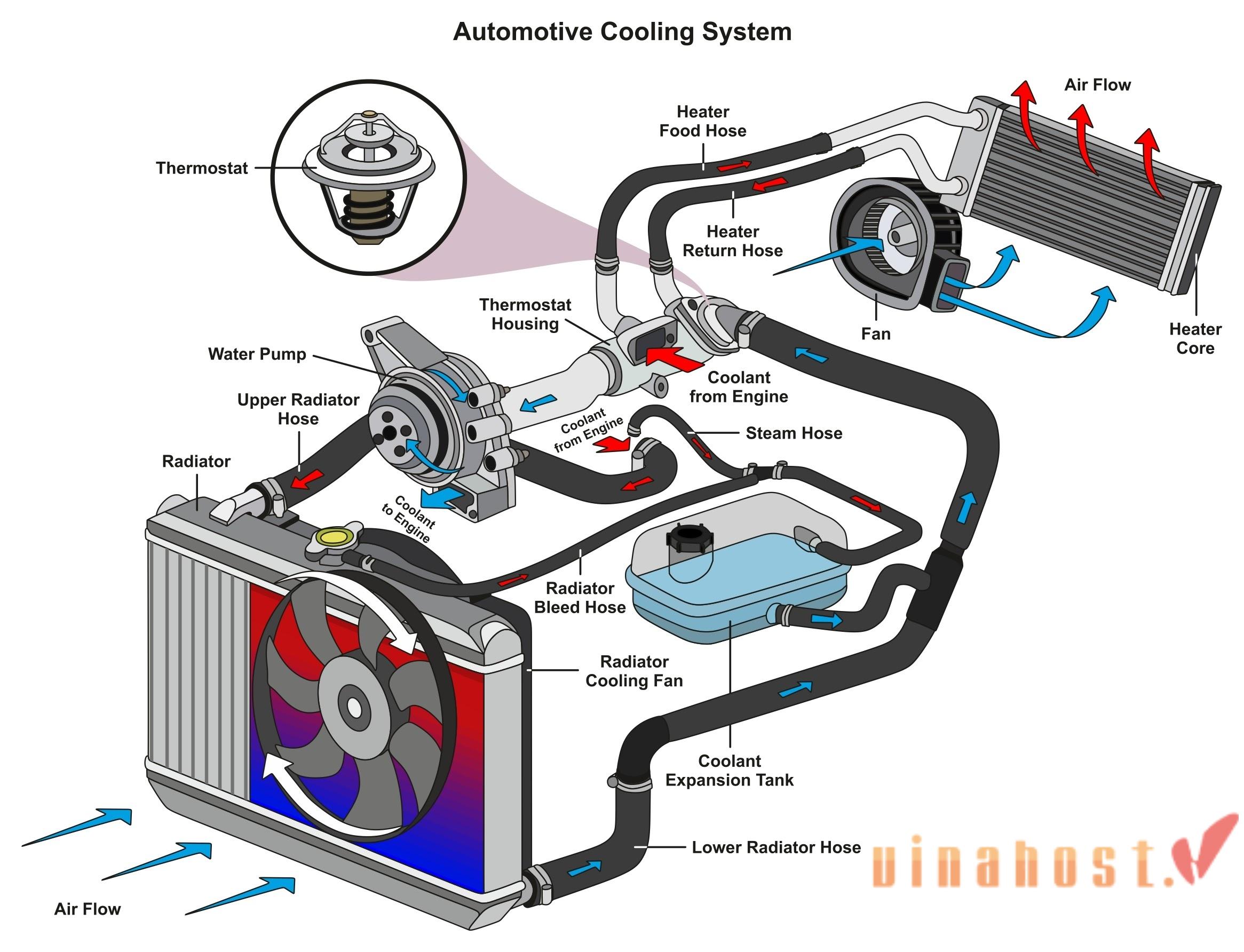

Trong ngành ô tô, đặc biệt là ô tô điện và hybrid, việc quản lý nhiệt là vô cùng quan trọng. Nhiệt sinh ra từ bộ điều khiển động cơ (ECU), bộ biến tần (inverter), pin lithium-ion và các mô-tơ điện cần được kiểm soát để duy trì hiệu suất và độ bền.

• Ứng dụng Heatsink: Hệ thống tản nhiệt ô tô thường dùng heatsink nhôm công nghiệp kết hợp với dung dịch làm mát (liquid cooling). Một số thiết bị còn dùng vật liệu thay đổi pha (PCM) để ổn định nhiệt độ trong điều kiện tải nặng.
• Ví dụ: Tesla Model 3 sử dụng heatsink nhôm kết hợp hệ thống chất lỏng Glycol để làm mát pin; Toyota Prius Hybrid trang bị heatsink trong bộ inverter công suất cao; ECU của Honda có heatsink dạng cánh nhôm nhỏ gắn trực tiếp.

Đồ điện tử gia dụng

Các thiết bị gia dụng hiện đại chứa nhiều mạch điện công suất cao, tạo nhiệt khi vận hành. Nếu không tản nhiệt tốt, thiết bị sẽ dễ hỏng, giảm tuổi thọ và gây nguy hiểm.

Ứng dụng Heatsink:

• Tivi: Heatsink nhôm gắn trên IC nguồn, IC xử lý tín hiệu hình ảnh.
• Amply / Loa công suất: Heatsink cỡ lớn để làm mát transistor công suất, giúp âm thanh ổn định.
• Lò vi sóng, tủ lạnh, máy giặt: Bộ nguồn và bo mạch điều khiển đều dùng heatsink nhỏ.

Ví dụ: Amply Denon AVR-X2700H có heatsink nhôm đen chiếm nửa khung máy chủ; tivi LG OLED sử dụng heatsink phẳng dán sau bo mạch; lò vi sóng Panasonic dùng heatsink nhỏ cho IC nguồn.

9. Thiết về và sản xuất bộ tản nhiệt

Có nhiều thiết kế tản nhiệt, nhưng chúng thường bao gồm một đế và một số phần nhô ra gắn vào đế. Heatsink có thể được sản xuất theo nhiều cách khác nhau, tùy thuộc vào yêu cầu về hiệu suất, chi phí và số lượng. Các phương pháp phổ biến thường là:

• Gia công (Machining): sử dụng máy CNC để cắt khối kim loại.
• Ép đùn (Extrusion): làm nóng kim loại và ép qua khuôn định hình.
• Rèn (Forging): làm nóng kim loại rồi tạo hình bằng áp lực nén.
• Dập (Stamping): cắt lá kim loại thành cánh tản rồi hàn lên đế.
• Skiving: dùng lưỡi cắt để lát mỏng và đẩy lên từ một khối kim loại duy nhất.

Đối với các vấn đề tản nhiệt phức tạp hơn, ống dẫn nhiệt (heatpipes) và buồng hơi (vapor chambers) có thể được tích hợp trong cụm heatsink. Đây là các thiết bị kín chứa chất lỏng (thường là nước) và tận dụng quá trình thay đổi pha để truyền và giải phóng nhiệt. Nhờ đó, chúng có độ dẫn nhiệt cao vượt trội so với một khối kim loại rắn có cùng hình dạng.

10. Hướng Dẫn Chọn Heatsink Phù Hợp

Việc lựa chọn heatsink phù hợp cần xem xét nhiều yếu tố để đảm bảo hiệu suất tối ưu.

Checklist Lựa Chọn Heatsink

• Công suất nhiệt (TDP) – Quan trọng nhất
• Socket compatibility – LGA1700, AM4, AM5…
• Clearance – RAM, GPU, case height
• Budget – Air cooling vs AIO vs Custom loop
• Noise requirement – Office vs Gaming vs Server
• Aesthetics – RGB, color scheme
• Maintenance – Dust cleaning, TIM replacement

Phân Khúc Giá và Khuyến Nghị

11. Xu Hướng và Công Nghệ Heatsink Tương Lai

Ngành công nghiệp heatsink đang phát triển nhanh chóng với nhiều công nghệ đột phá:

AI-Powered Thermal Management

Trí tuệ nhân tạo đang được tích hợp vào hệ thống tản nhiệt:

• Predictive Cooling: Dự đoán tải nhiệt dựa trên workload
• Smart Fan Control: Điều chỉnh tốc độ quạt theo thuật toán ML
• Thermal Mapping: Tạo bản đồ nhiệt thời gian thực
• Efficiency Optimization: Tối ưu tỷ lệ performance/watt

Vật Liệu Thế Hệ Mới

• Carbon Nanotubes (CNT): Độ dẫn nhiệt lý thuyết lên tới 6000 W/mK, nhẹ hơn nhôm 6 lần.
• Graphene: Vật liệu 2D với độ dẫn nhiệt >5000 W/mK, đang được nghiên cứu cho ứng dụng trong smartphone.

Immersion Cooling

Tản nhiệt ngâm chìm đang trở thành xu hướng mới cho datacenter:

• Ngâm toàn bộ server trong chất lỏng điện môi
• PUE (Power Usage Effectiveness) giảm từ 1.6 xuống 1.05
• Tiết kiệm 95% năng lượng làm mát
• Mật độ rack tăng gấp 10 lần
