Mạch tích hợp chuyên dụng (ASIC) là gì? Application-Specific Integrated Circuit

ASIC là công nghệ chip chuyên dụng được thiết kế để xử lý một nhiệm vụ nhất định với hiệu năng tối ưu, vì thế ngày càng được ứng dụng rộng rãi trong lĩnh vực khai thác tiền điện tử. So với CPU hay GPU truyền thống, ASIC nổi bật nhờ tốc độ xử lý cao, khả năng tiết kiệm điện và tối ưu hiệu suất vận hành.

Trong bài viết này, hãy cùng VinaHost tìm hiểu khái niệm về chip ASIC, cách ASIC hoạt động trong crypto mining cũng như những ưu điểm và hạn chế của dòng chip chuyên biệt này.

1. Chip ASIC là gì?

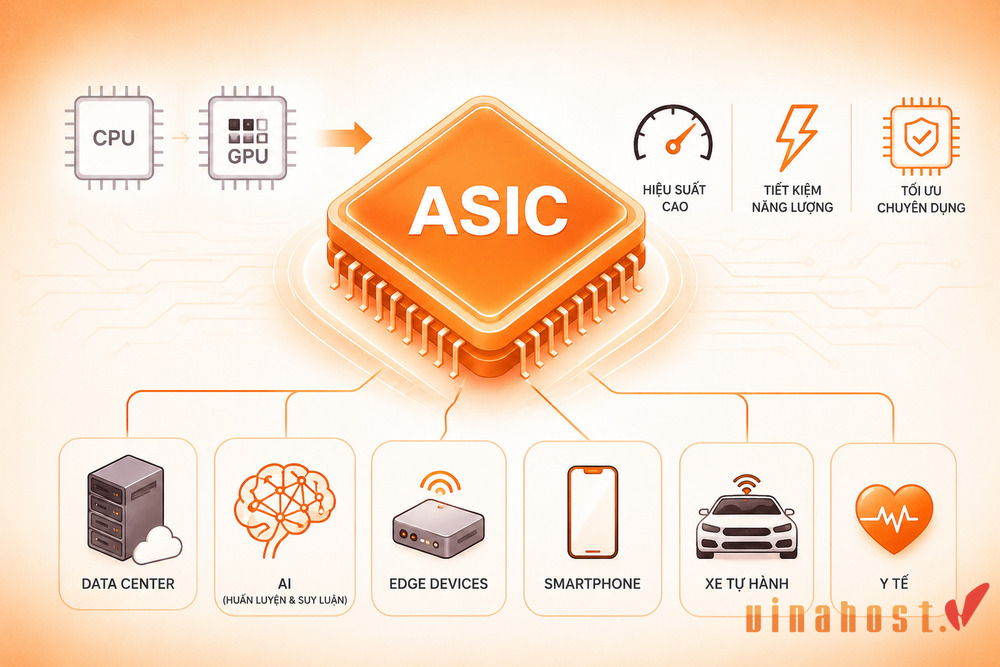

ASIC (mạch tích hợp chuyên dụng) là loại chip được thiết kế riêng cho một nhiệm vụ cụ thể, giúp tối ưu hiệu suất, tốc độ xử lý và tiết kiệm năng lượng so với CPU hay GPU đa năng. Trong AI, chip ASIC được dùng để tăng tốc huấn luyện và suy luận mô hình, thường xuất hiện trong data center, thiết bị edge, smartphone, xe tự hành và y tế.

2. Quy trình thiết kế 1 ASIC

Quy trình phát triển ASIC là một quá trình kỹ thuật phức tạp, đòi hỏi sự kết hợp giữa thiết kế phần cứng, tối ưu hiệu năng và kiểm thử nghiêm ngặt. Thông thường, quá trình này sẽ trải qua các bước chính sau:

• Xác định yêu cầu (Specification): Đây là bước đầu tiên trong quy trình phát triển ASIC, nơi các kỹ sư xác định các tiêu chí như hiệu năng xử lý, mức tiêu thụ điện, độ trễ và những tính năng mà chip cần hỗ trợ.
• Thiết kế kiến trúc (Architecture): Sau khi có yêu cầu, kiến trúc tổng thể của chip sẽ được xây dựng, bao gồm các khối chức năng, bộ nhớ và cách dữ liệu được truyền giữa các thành phần. Chip ASIC được chia thành nhiều khối chức năng như NPU, bộ điều khiển bộ nhớ hoặc khối xử lý dữ liệu. Ở giai đoạn này, các kỹ sư sẽ xác định mục tiêu PPA gồm hiệu năng (Performance), điện năng tiêu thụ (Power) và diện tích chip (Area).
• Thiết kế RTL: Kỹ sư sử dụng các ngôn ngữ mô tả phần cứng như Verilog hoặc VHDL để mô tả hoạt động của chip ở mức RTL (Register Transfer Level), tạo nên nền tảng logic cho ASIC.
• Xác minh thiết kế (Verification): Các kỹ sư tiến hành mô phỏng và kiểm thử nhằm đảm bảo chip hoạt động chính xác trước khi đưa vào sản xuất thực tế.
• Tổng hợp và triển khai: Thiết kế RTL sẽ được chuyển thành sơ đồ cổng logic và bố cục vật lý trên silicon, đồng thời tối ưu hiệu năng và điện năng tiêu thụ.
• Tape-out và sản xuất: Sau khi hoàn tất thiết kế, file GDSII sẽ được gửi đến nhà máy bán dẫn để sản xuất chip ASIC bằng các công nghệ như quang khắc, khắc mạch và đóng gói tiên tiến, ví dụ công nghệ CoWoS 2.5D hiện đại.

Đối với ASIC phục vụ trí tuệ nhân tạo (AI), chip thường được tích hợp thêm NPU (Neural Processing Unit) hoặc các bộ tăng tốc tensor nhằm tối ưu khả năng xử lý mô hình học máy. Ngoài phần cứng, quá trình phát triển chip ASIC AI còn yêu cầu kết hợp chặt chẽ với phần mềm và framework AI để tối ưu băng thông dữ liệu, tốc độ suy luận và giảm độ trễ khi vận hành thực tế.

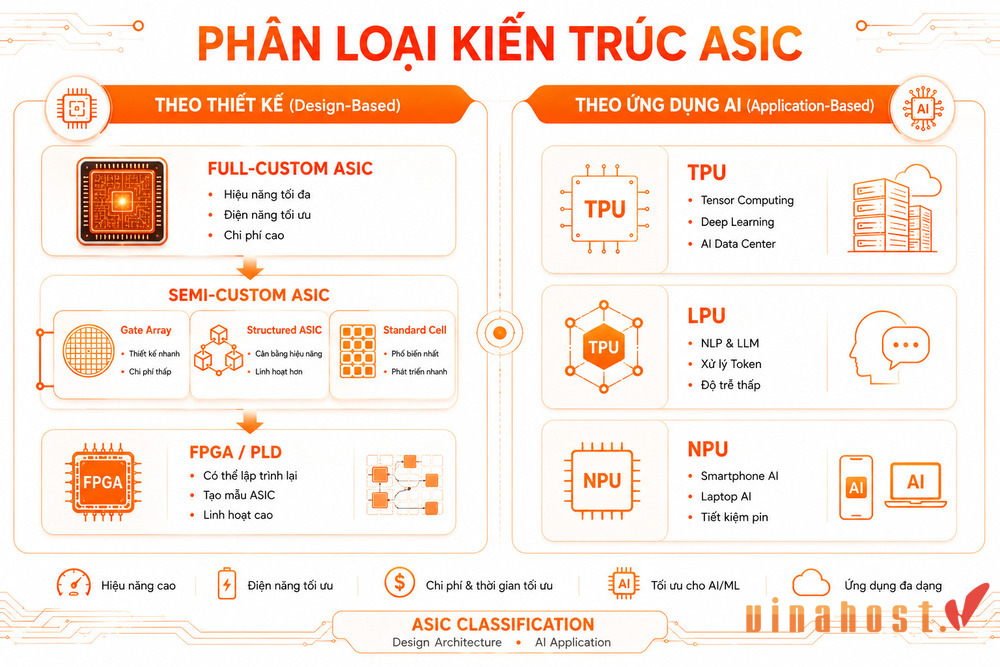

3. Phân loại kiến trúc ASIC

Ngành công nghiệp phân loại ASIC dựa trên mức độ mà phần silicon được thiết kế sẵn so với phần được tùy chỉnh thủ công cho từng ứng dụng cụ thể. Cách tiếp cận này giúp xác định rõ mức độ linh hoạt trong thiết kế, chi phí phát triển cũng như hiệu năng đạt được của từng loại ASIC.

3.1 Dựa trên thiết kế

Ngành công nghiệp thường phân loại ASIC dựa trên mức độ phần silicon được thiết kế sẵn và phần được tùy chỉnh riêng cho từng ứng dụng cụ thể.

3.1.1 Chip ASIC thiết kế tùy biến hoàn toàn (Full-Custom ASIC)

• Mọi transistor và ô logic đều được thiết kế thủ công cho từng ứng dụng cụ thể
• Mang lại hiệu năng xử lý cao nhất và tối ưu diện tích khuôn chip
• Cho phép tối ưu sâu về tốc độ, điện năng và hiệu suất hoạt động
• Quy trình thiết kế phức tạp, thời gian phát triển dài và chi phí rất cao
• Thường được sử dụng trong các ứng dụng yêu cầu hiệu năng cực lớn hoặc sản xuất số lượng lớn
• Ứng dụng phổ biến: chip smartphone cao cấp, chip AI hiệu năng cao và hệ thống giao dịch tài chính tốc độ cao (HFT)

3.1.2 Chip ASIC bán tùy biến (Semi-Custom ASIC – Standard Cell)

Đây là phương pháp thiết kế chip ASIC phổ biến nhất hiện nay, sử dụng các “Standard Cell” như cổng logic và flip-flop đã được kiểm chứng sẵn. Thay vì thiết kế từng transistor, kỹ sư chỉ cần sắp xếp và kết nối các cell này để tạo thành chip hoàn chỉnh, giúp giảm thời gian và chi phí phát triển.

• Gate Array

• • Gate Array sử dụng các wafer đã được tích hợp sẵn transistor từ trước
  • Việc tùy chỉnh chỉ diễn ra ở các lớp kết nối kim loại cuối cùng
  • Giúp giảm thời gian thiết kế và rút ngắn quy trình sản xuất chip ASIC
  • Chi phí phát triển thấp hơn so với Full-Custom ASIC
  • Hiện ít được dùng trong các chip hiệu năng cao hiện đại
  • Structured ASIC như eASIC được xem là giải pháp trung gian giữa FPGA và ASIC Standard Cell
  • Mang lại sự cân bằng giữa hiệu suất, chi phí và tính linh hoạt trong thiết kế chip

• Standard Cell ASIC

• • Các kỹ sư sử dụng thư viện chức năng logic do nhà cung cấp cung cấp sẵn để thiết kế chip ASIC
  • Đến năm 2026, các thư viện này đã tích hợp nhiều “Macro Cell” phức tạp như lõi CPU ARM hoặc RISC-V, bộ nhớ SRAM và giao tiếp SerDes tốc độ cao
  • Giúp rút ngắn thời gian phát triển, giảm độ phức tạp trong thiết kế và tăng độ ổn định của chip
  • Cho phép các nhà phát triển tập trung tối ưu hiệu năng thay vì phải xây dựng mọi thành phần từ đầu

3.1.3 ASIC được lập trình

• PLD và FPGA không hoàn toàn là chip ASIC, nhưng thường được xếp cùng nhóm do đều thuộc lĩnh vực thiết kế logic phần cứng
• Cho phép cấu hình và thay đổi logic phần cứng ngay cả sau khi sản xuất
• Mang lại tính linh hoạt cao hơn so với ASIC cố định
• Thường được sử dụng để thử nghiệm, mô phỏng và tạo nguyên mẫu chip ASIC trước khi sản xuất hàng loạt
• Giúp giảm rủi ro thiết kế và tiết kiệm chi phí phát triển ban đầu

3.2 Theo ứng dụng (Application)

Trong kỷ nguyên AI, chip ASIC được phân loại theo loại xử lý mạng nơ-ron mà chúng đảm nhiệm, chẳng hạn như huấn luyện hoặc suy luận mô hình. Một số chip còn tích hợp NPU để tăng tốc các phép toán tensor và xử lý deep learning, giúp tối ưu hiệu năng, giảm độ trễ và tiết kiệm năng lượng.

• TPU (Tensor Processing Unit) là dòng chip chuyên dụng cho tính toán tensor do Google phát triển cho các tác vụ AI và Deep Learning
  • Được tối ưu mạnh cho các phép toán tensor và xử lý ma trận trong TensorFlow và JAX
  • Các thế hệ mới như TPU v6/v7 (2026) tập trung vào suy luận AI trên quy mô lớn
  • Giúp tăng tốc inference với hiệu suất cao, độ trễ thấp và khả năng xử lý hệ thống AI quy mô lớn hiệu quả hơn

• LPU (Language Processing Unit) là bộ xử lý chuyên dụng cho xử lý ngôn ngữ tự nhiên (NLP) Đây là một dòng ASIC mới (ví dụ như Groq) được thiết kế riêng để tăng tốc các mô hình ngôn ngữ lớn (LLM)
  • Tối ưu băng thông bộ nhớ và xử lý tuần tự, giúp giảm độ trễ trong quá trình suy luận
  • Tăng tốc độ xử lý token và tối ưu luồng dữ liệu trong các hệ thống AI ngôn ngữ
  • Mang lại hiệu suất suy luận LLM cao hơn so với các kiến trúc CPU và GPU truyền thống

• NPU (Neural Processing Unit) – Bộ xử lý chuyên dụng cho mạng nơ-ron nhân tạo (Neural Networks) trong thiết bị tiêu dùng
  • Thường được tích hợp trong smartphone và laptop để xử lý các tác vụ AI nền như nhận diện khuôn mặt hoặc lọc giọng nói
  • Giúp tăng hiệu suất xử lý AI mà không tiêu tốn nhiều năng lượng pin
  • Cho phép thiết bị chạy các tính năng thông minh mượt mà hơn và tiết kiệm điện hơn so với CPU/GPU truyền thống

4. Ưu và nhược điểm

Chip ASIC mang lại nhiều lợi thế nổi bật về hiệu năng và khả năng tối ưu hóa cho từng tác vụ cụ thể, tuy nhiên công nghệ này cũng tồn tại một số hạn chế nhất định. Dưới đây là những ưu điểm và nhược điểm chính của chip ASIC.

5. Bảng so sánh ASIC, FPGA, CPU

Để hiểu rõ hơn sự khác biệt giữa các loại kiến trúc phần cứng phổ biến hiện nay, chúng ta có thể so sánh chip ASIC, FPGA và CPU dựa trên các tiêu chí quan trọng như hiệu năng, khả năng tùy biến và mức tiêu thụ năng lượng. Bảng dưới đây sẽ giúp làm rõ những điểm khác biệt chính giữa ba công nghệ này.

6. Các dòng sản phẩm ASIC được sử dụng phổ biến

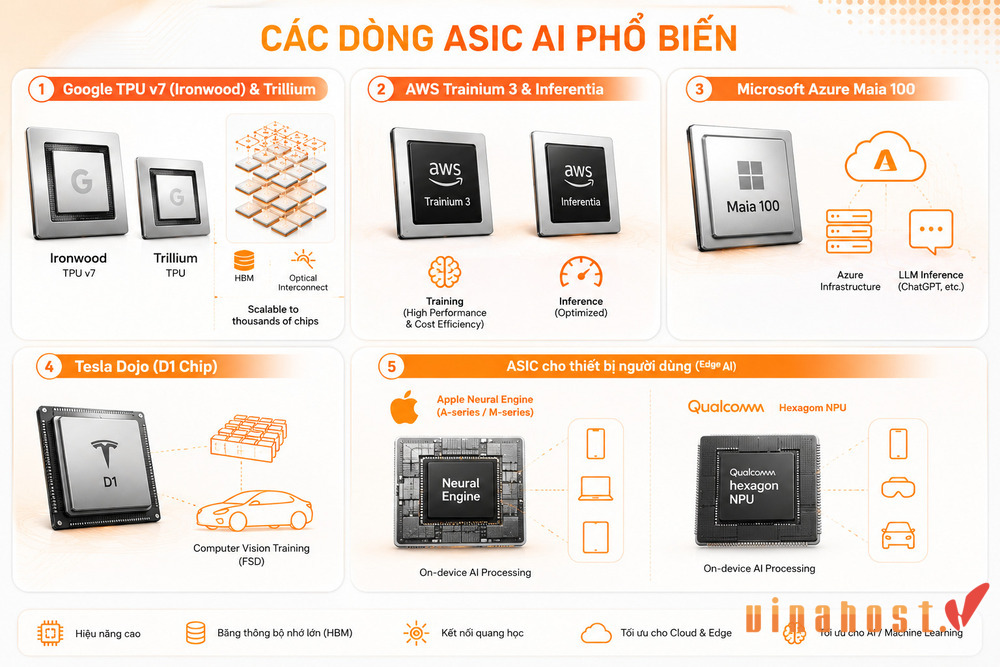

Hiện nay, thị trường ASIC đang được thúc đẩy mạnh mẽ bởi “cuộc đua AI” giữa các hãng công nghệ siêu quy mô (hyperscalers), với nhiều dòng chip chuyên dụng nổi bật:

• Google TPU v7 (Ironwood) & Trillium: Thế hệ chip AI mới của Google, hướng đến “kỷ nguyên suy luận (inference)”, tích hợp bộ nhớ băng thông cao (HBM) và kết nối quang học để liên kết hàng nghìn chip thành siêu máy tính AI.
• AWS Trainium 3 & Inferentia: Chip AI của Amazon dành cho nền tảng cloud EC2, trong đó Trainium 3 tập trung tối ưu chi phí và hiệu suất huấn luyện các mô hình AI tạo sinh quy mô lớn.
• Microsoft Azure Maia 100: Bộ tăng tốc AI được thiết kế riêng cho hạ tầng Azure, hỗ trợ các tác vụ như vận hành mô hình ChatGPT và các workload AI khác.
• Tesla Dojo (D1 Chip): Chip ASIC tùy chỉnh hoàn toàn, tối ưu cho huấn luyện thị giác máy tính nhằm phát triển hệ thống tự lái (FSD).
• ASIC cho thiết bị người dùng (Edge AI): Các hãng như Apple (Neural Engine trong chip A-series/M-series) và Qualcomm (Hexagon NPU) tích hợp nhân AI trực tiếp vào thiết bị để xử lý AI ngay trên máy, không cần cloud.

7. Tổng kết

Hy vọng những nội dung trên đã giúp bạn hiểu rõ hơn về ASIC là gì, cách thức hoạt động cũng như vai trò quan trọng của công nghệ này trong các lĩnh vực hiện đại. Đặc biệt, chip ASIC (Application-Specific Integrated Circuit) không chỉ mang lại hiệu năng vượt trội và khả năng tối ưu năng lượng, mà còn đóng vai trò then chốt trong nhiều ứng dụng như AI, trung tâm dữ liệu và khai thác cryptocurrency.
