Hệ thống Bus là gì trong máy tính? Các cấu trúc Bus trong Hệ thống Máy tính

Trong kiến trúc máy tính, bus đóng vai trò trung tâm trong việc kết nối và truyền thông tin giữa các thành phần phần cứng của máy tính, máy chủ. Mọi hoạt động xử lý dữ liệu đều phụ thuộc vào khả năng trao đổi thông tin nhanh chóng và chính xác của hệ thống bus.

1. Bus là gì trong máy tính?

Bus trong máy tính là hệ thống đường truyền vật lý dùng để kết nối và trao đổi thông tin giữa các thành phần trong mainboard như CPU, bộ nhớ (RAM), thiết bị lưu trữ và các thiết bị ngoại vi.

Cụ thể:

• Bus cho phép truyền dữ liệu, địa chỉ và tín hiệu điều khiển giữa các bộ phận.
• Nhờ bus, các linh kiện phần cứng có thể phối hợp hoạt động trong quá trình xử lý và vận hành hệ thống.

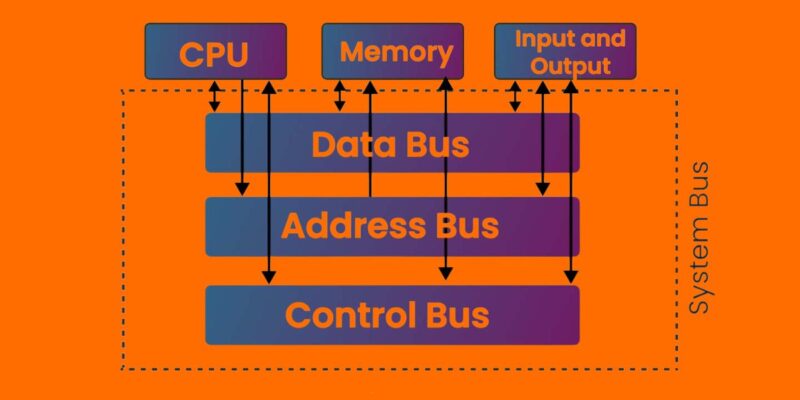

2. Ba Thành phần Chính của Kiến trúc Bus

Mỗi thành phần sau đây đảm nhiệm một chức năng riêng, giúp hệ thống hoạt động chính xác và đồng bộ.

2.1. Data Bus

• Là bus dùng để truyền dữ liệu thực tế giữa các thành phần như CPU, RAM và thiết bị vào/ra.
• Data Bus có thể truyền hai chiều (từ CPU đến thiết bị và ngược lại).
• Độ rộng của Data Bus (ví dụ: 8-bit, 16-bit, 32-bit, 64-bit) ảnh hưởng trực tiếp đến lượng dữ liệu có thể truyền trong một lần.

2.2. Address Bus

• Là bus dùng để truyền địa chỉ bộ nhớ hoặc địa chỉ thiết bị.
• CPU sử dụng Address Bus để xác định vị trí nơi dữ liệu sẽ được đọc hoặc ghi.
• Address Bus thường truyền một chiều, từ CPU đến bộ nhớ hoặc thiết bị.

2.3. Control Bus

• Là bus dùng để truyền các tín hiệu điều khiển và trạng thái.
• Các tín hiệu phổ biến gồm: đọc/ghi (Read/Write), ngắt (Interrupt), xung đồng hồ (Clock), tín hiệu sẵn sàng (Ready)…
• Control Bus giúp đồng bộ và điều phối hoạt động giữa các thành phần trong hệ thống.

3. Phân loại Cấu trúc Bus: Single Bus vs Multi-Bus

Hai mô hình phổ biến là Single Bus và Multi-Bus, mỗi loại có đặc điểm và mục đích sử dụng khác nhau.

3.1. Single Bus: Đơn giản và Hiệu quả Chi phí

• Single Bus là kiến trúc trong đó tất cả các thành phần (CPU, bộ nhớ, thiết bị vào/ra) cùng chia sẻ một bus chung.
• Kiến trúc này có thiết kế đơn giản, dễ triển khai và chi phí thấp.
• Hạn chế chính là dễ xảy ra nghẽn bus khi nhiều thiết bị truy cập đồng thời, làm giảm hiệu suất hệ thống.

3.2. Multi-Bus: Hiệu suất và Khả năng Mở rộng

• Multi-Bus là kiến trúc sử dụng nhiều bus riêng biệt, mỗi bus có thể phục vụ cho một nhóm thành phần hoặc chức năng khác nhau.
• Cách tổ chức này giúp giảm xung đột truy cập, từ đó cải thiện hiệu suất.
• Multi-Bus hỗ trợ mở rộng hệ thống tốt hơn, nhưng thiết kế phức tạp và chi phí cao hơn so với Single Bus.

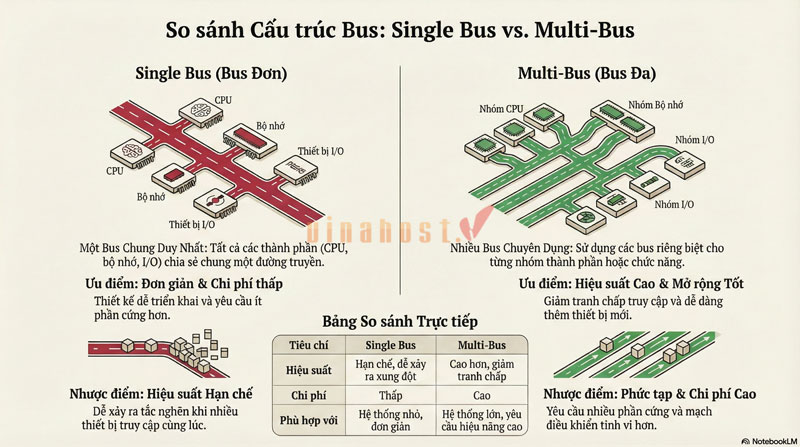

Bảng so sánh Single Bus và Multi-Bus

4. Các Tiêu chuẩn Bus Đặc biệt

Trong kiến trúc máy tính, bus còn được phân loại dựa trên cách thức truyền dữ liệu. Hai tiêu chuẩn phổ biến là bus song song (Parallel) và bus nối tiếp (Serial), mỗi loại có đặc điểm kỹ thuật và phạm vi ứng dụng riêng.

4.1. Bus Song song (Parallel)

Đặc điểm:

• Truyền nhiều bit dữ liệu cùng lúc trong một chu kỳ xung nhịp.
• Mỗi bit dữ liệu được truyền trên một đường dây riêng biệt.
• Thường sử dụng trong kết nối nội bộ hoặc các chuẩn bus đời cũ.

4.2. Bus Nối tiếp (Serial)

Đặc điểm:

• Truyền dữ liệu từng bit một, theo thứ tự thời gian.
• Chỉ cần một hoặc vài đường truyền.
• Sử dụng các cơ chế đồng bộ và mã hóa để đảm bảo tốc độ và độ chính xác.

5. Xu hướng phát triển Công nghệ Bus

Các xu hướng dưới đây phản ánh định hướng phát triển chung của công nghệ bus trong kiến trúc máy tính.

Tăng mức băng thông

• Công nghệ bus được cải tiến nhằm truyền được nhiều dữ liệu hơn trong cùng một đơn vị thời gian.
• Việc tăng băng thông giúp đáp ứng nhu cầu xử lý ngày càng lớn của CPU, GPU và các thiết bị lưu trữ tốc độ cao.

Tích hợp nhiều Bus

• Thay vì chỉ dùng một bus chung, hệ thống hiện đại có xu hướng kết hợp nhiều bus chuyên biệt cho từng chức năng.
• Cách tiếp cận này giúp giảm xung đột truy cập và tối ưu hiệu suất tổng thể.

Khả năng kết nối không dây

• Một số nghiên cứu và ứng dụng hướng đến việc giảm phụ thuộc vào kết nối vật lý.
• Bus hoặc giao tiếp không dây giúp tăng tính linh hoạt trong thiết kế và triển khai hệ thống.

Tiết kiệm năng lượng

• Công nghệ bus được thiết kế để giảm tiêu thụ điện năng, đặc biệt quan trọng với thiết bị di động và hệ thống nhúng.
• Các cơ chế quản lý năng lượng giúp bus chỉ hoạt động khi cần thiết.

Bus quang

• Bus quang sử dụng tín hiệu ánh sáng thay cho tín hiệu điện để truyền dữ liệu.
• Hướng phát triển này nhằm giảm nhiễu điện từ và tăng khả năng truyền dữ liệu tốc độ cao trên khoảng cách lớn.

6. Bus trong CPU và công thức tính

Bus trong CPU là hệ thống đường truyền dùng để kết nối CPU với các thành phần khác như bộ nhớ (RAM), chipset và thiết bị vào/ra, nhằm phục vụ việc truyền dữ liệu, địa chỉ và tín hiệu điều khiển. Trong kiến trúc cơ bản, bus liên quan trực tiếp đến CPU thường gồm data bus, address bus và control bus.

6.1. Độ rộng Bus dữ liệu (Data Bus Width)

• Là số bit dữ liệu CPU có thể truyền trong một lần.
• Ví dụ: 32-bit, 64-bit.

6.2. Dung lượng bộ nhớ có thể địa chỉ hóa

Dựa vào độ rộng Address Bus:

Trong đó:

• n là số bit của Address Bus
• Kết quả tính theo đơn vị ô nhớ (thường là byte)

Ví dụ:

• Address Bus 32-bit => 2^32 byte (≈ 4 GB)

6.3. Băng thông Bus (Bus Bandwidth)

Trong đó:

• Độ rộng Data Bus: tính bằng bit
• Tần số Bus: tính bằng Hz
• Kết quả: bit/giây (có thể đổi sang byte/giây)

Ví dụ:

• Data Bus: 64-bit
• Tần số: 100 MHz

=> Băng thông = 64×100×10^6 bit/giây

Tóm lại, bus là giữ vai trò kết nối và điều phối hoạt động giữa CPU, bộ nhớ và các thiết bị ngoại vi. Việc hiểu rõ khái niệm bus cùng các cấu trúc bus như Single Bus và Multi-Bus giúp người học nắm được cách hệ thống máy chủ, máy tính truyền dữ liệu, tối ưu hiệu năng và mở rộng trong thực tế.

Từ đó tạo nền tảng vững chắc cho việc nghiên cứu phần cứng và kiến trúc hiện đại.
