NAND Flash Là Gì? Cấu Tạo, Phân Loại Và Ứng Dụng Thực Tế 2026

NAND Flash là công nghệ bộ nhớ không bay hơi (non-volatile memory) đóng vai trò nền tảng trong hầu hết các thiết bị lưu trữ hiện đại, từ SSD, smartphone đến hệ thống IoT. Với sự phát triển mạnh mẽ của 3D NAND và các chuẩn lưu trữ mới, NAND Flash ngày càng đáp ứng tốt hơn nhu cầu về dung lượng, tốc độ và độ bền.

1. NAND Flash là gì?

NAND Flash là một loại bộ nhớ bán dẫn không bay hơi (non-volatile memory), có khả năng lưu trữ dữ liệu bên trong ổ cứng ngay cả khi không có nguồn điện. Đặc điểm:

• NAND Flash lưu dữ liệu dưới dạng các ô nhớ (memory cell), mỗi ô chứa điện tích để biểu diễn bit dữ liệu.
• Dữ liệu được ghi và xóa theo từng khối (block), không theo từng byte riêng lẻ.

NAND Flash được sử dụng rộng rãi trong các thiết bị lưu trữ như SSD, USB Flash, thẻ nhớ SD, microSD, điện thoại và máy tính bảng.

2. Nguyên lý hoạt động của chip nand flash

Chip NAND Flash lưu trữ dữ liệu dựa trên hiện tượng tích – xả điện tích trong transistor, cho phép dữ liệu được giữ lại ngay cả khi mất nguồn điện.

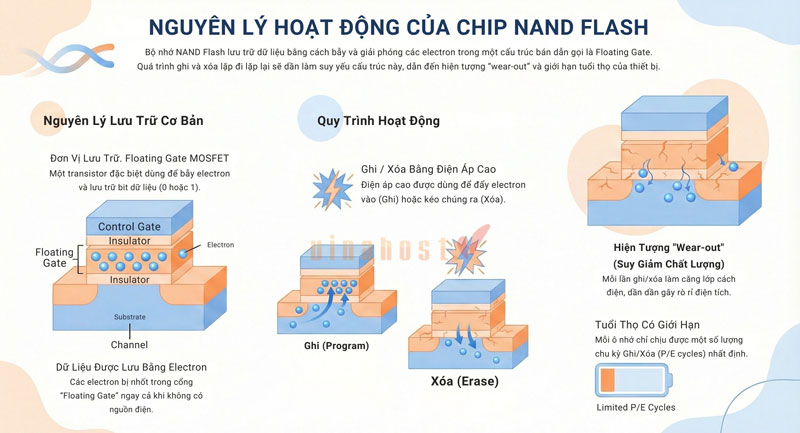

2.1 Nguyên lý Floating Gate MOSFET

NAND Flash sử dụng Floating Gate MOSFET (transistor cổng nổi) làm đơn vị lưu trữ cơ bản.

• Cấu tạo chính:
  • Control Gate: cổng điều khiển từ bên ngoài.
  • Floating Gate: cổng nổi, được bọc kín bởi lớp cách điện.
  • Source / Drain: hai cực dẫn dòng.
  • Oxide layer: lớp oxit cách điện rất mỏng.
• Nguyên lý lưu trữ:
  • Khi electron được nạp vào Floating Gate, điện áp ngưỡng (threshold voltage) của transistor thay đổi.
  • Sự thay đổi điện áp ngưỡng này được dùng để biểu diễn dữ liệu (bit 0 hoặc bit 1).
  • Vì Floating Gate được cách điện hoàn toàn, electron có thể bị giữ lại trong thời gian dài mà không cần nguồn điện.

2.2 Quy trình Ghi/Xóa (Program/Erase)

• Ghi dữ liệu (Program)
  • Áp điện áp cao vào Control Gate.
  • Electron bị đẩy xuyên qua lớp oxit vào Floating Gate (hiện tượng Fowler – Nordheim tunneling hoặc Hot Electron Injection).
  • Floating Gate tích điện → điện áp ngưỡng tăng → trạng thái logic thay đổi.
• Xóa dữ liệu (Erase)
  • Áp điện áp ngược chiều.
  • Electron bị kéo ra khỏi Floating Gate.
  • Floating Gate trở về trạng thái không tích điện.
• Đặc điểm quan trọng:
  • Ghi thường thực hiện theo page.
  • Xóa bắt buộc phải thực hiện theo block, không thể xóa từng bit riêng lẻ.

2.3 Khái niệm Wear-out

Wear-out là hiện tượng suy giảm chất lượng ô nhớ NAND Flash theo thời gian sử dụng.

• Nguyên nhân:
  • Mỗi lần ghi/xóa, lớp oxit cách điện bị stress điện.
  • Sau nhiều chu kỳ, lớp oxit bị suy yếu, gây rò rỉ điện tích.
• Hệ quả:
  • Ô nhớ không giữ điện tích ổn định.
  • Dữ liệu có thể bị lỗi hoặc không thể ghi/xóa thêm.
• Vì lý do này:
  • NAND Flash có giới hạn số chu kỳ Program/Erase (P/E cycles).
  • Các hệ thống lưu trữ (như SSD) phải sử dụng wear leveling để phân bố đều số lần ghi/xóa giữa các ô nhớ.

3. Phân loại NAND Flash theo số bit trên mỗi ô nhớ

Việc phân loại NAND Flash dựa trên số lượng bit dữ liệu được lưu trữ trong một ô nhớ (cell). Số bit càng nhiều thì mật độ lưu trữ càng cao, nhưng đổi lại là độ bền và hiệu năng ghi có xu hướng giảm.

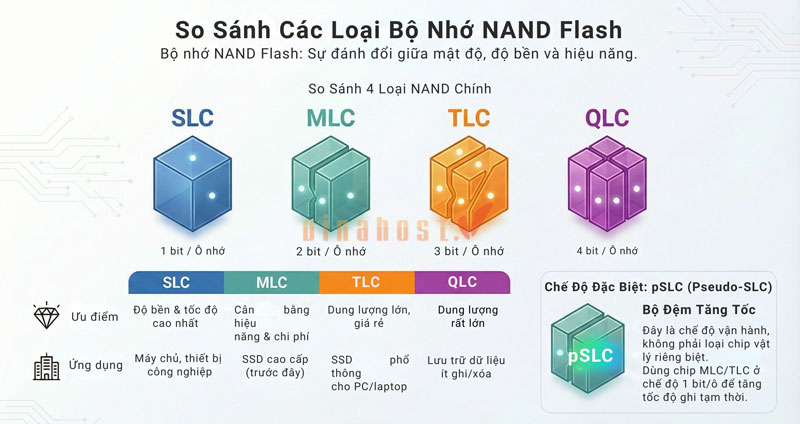

• SLC (Single-Level Cell): Lưu trữ 1 bit/ô nhớ, chỉ có 2 trạng thái điện áp nên đọc/ghi đơn giản, ổn định. Độ bền cao, thường dùng trong máy chủ, thiết bị công nghiệp và hệ thống nhúng cần độ tin cậy.
• MLC (Multi-Level Cell): Lưu trữ 2 bit/ô nhớ với 4 mức điện áp. Cân bằng giữa hiệu năng, độ bền và chi phí; từng phổ biến ở SSD phân khúc trung và cao cấp.
• TLC (Triple-Level Cell): Lưu trữ 3 bit/ô nhớ, cần phân biệt 8 mức điện áp. Ưu điểm là dung lượng lớn, giá thành thấp; được dùng rộng rãi trong SSD laptop và PC phổ thông.
• QLC (Quad-Level Cell): Lưu trữ 4 bit/ô nhớ với 16 mức điện áp, khiến ghi/xóa phức tạp hơn. Tốc độ ghi và độ bền thấp hơn các loại trước, phù hợp lưu trữ dữ liệu ít ghi/xóa.
• pSLC (Pseudo-SLC / SLC Mode): Không phải NAND vật lý riêng biệt. Dùng firmware để vận hành MLC/TLC ở chế độ 1 bit/ô nhằm tăng tốc độ ghi và độ bền, đánh đổi bằng việc giảm dung lượng tạm thời; thường dùng làm bộ đệm ghi trong SSD.

4. Công nghệ 3D NAND Flash

Công nghệ 3D NAND Flash là bước tiến quan trọng trong lĩnh vực bộ nhớ, được phát triển để vượt qua các giới hạn về mật độ và độ bền của NAND phẳng. Cấu trúc xếp chồng nhiều lớp ô nhớ giúp công nghệ này đáp ứng tốt hơn nhu cầu lưu trữ dung lượng lớn hiện nay.

• Sự khác biệt với Planar NAND

Planar NAND bố trí các ô nhớ theo chiều ngang trên một mặt phẳng silicon. 3D NAND thay đổi cách tiếp cận này bằng việc xếp chồng các lớp ô nhớ theo chiều dọc, tương tự như xây dựng các tầng của một tòa nhà cao tầng, giúp vượt qua giới hạn thu nhỏ của NAND phẳng.

• Lợi ích đột phá

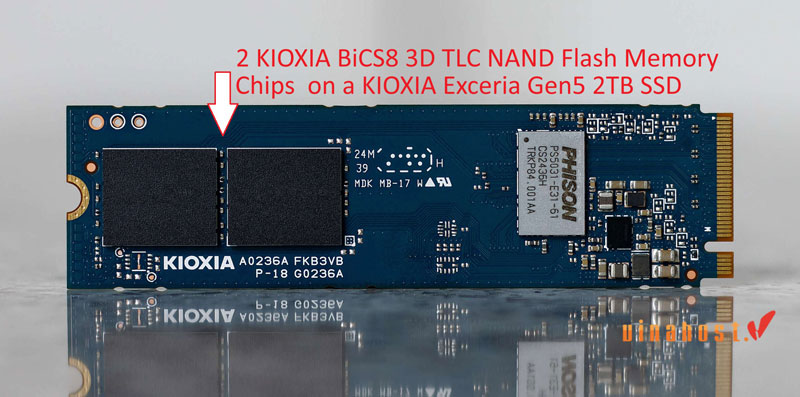

Nhờ cấu trúc xếp chồng, 3D NAND cho phép tăng mạnh dung lượng lưu trữ, với số lớp ô nhớ được mô tả là vượt hơn 200 lớp. Đồng thời, kích thước ô nhớ lớn hơn giúp cải thiện độ bền và giảm mức tiêu thụ điện năng so với Planar NAND.

• Quy trình sản xuất cực đoan

Việc chế tạo 3D NAND có độ phức tạp rất cao, bao gồm hơn 800 bước sản xuất. Toàn bộ quy trình để hoàn thành một tấm wafer có thể kéo dài khoảng 30 ngày, phản ánh yêu cầu kỹ thuật và độ chính xác cực kỳ nghiêm ngặt của công nghệ này.

5. Ứng dụng của Not-AND Flash trong đời sống hiện đại

Nhờ đặc tính tốc độ truy xuất cao và kích thước nhỏ gọn, NAND Flash đã trở thành nền tảng lưu trữ cốt lõi trong hầu hết các thiết bị điện tử hiện đại, từ máy tính cá nhân đến hệ thống thông minh.

5.1 Ổ cứng SSD (SATA & NVMe)

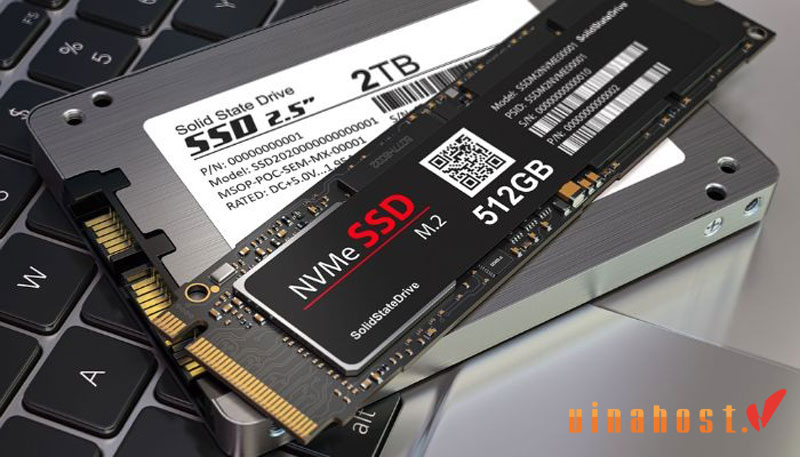

NAND Flash là thành phần chính của ổ cứng thể rắn (SSD), hoạt động thông qua các giao thức như SATA hoặc NVMe. So với HDD truyền thống, SSD sử dụng NAND Flash không có bộ phận cơ học, giúp:

• Thay thế hoàn toàn HDD trong nhiều hệ thống hiện nay.
• Mang lại tốc độ khởi động hệ điều hành nhanh hơn.
• Tăng hiệu suất đọc/ghi dữ liệu, rút ngắn thời gian xử lý ứng dụng và sao chép dữ liệu.

5.2 Thiết bị di động và USB

NAND Flash được sử dụng rộng rãi trong:

• USB Flash, giúp lưu trữ và di chuyển dữ liệu tiện lợi.
• Thẻ nhớ SD và microSD, phục vụ máy ảnh, camera hành trình, drone và smartphone.

Dung lượng thẻ nhớ được mô tả là có thể đạt tới 1TB, đáp ứng nhu cầu lưu trữ ảnh độ phân giải cao, video 4K/8K và dữ liệu cá nhân trên thiết bị di động.

5.3 Hệ sinh thái IoT và AI

Trong các hệ thống hiện đại, NAND Flash đóng vai trò là:

• Bộ nhớ trong của thiết bị thông qua các chuẩn như eMMC và UFS trong điện thoại và thiết bị nhúng.
• Nền tảng lưu trữ cho camera giám sát, thiết bị IoT và các hệ thống thông minh.

Khả năng truy xuất dữ liệu nhanh, tiêu thụ điện năng thấp và độ ổn định cao khiến NAND Flash phù hợp với các thiết bị cần xử lý và truyền tải dữ liệu liên tục trong hệ sinh thái IoT và AI.
